热电偶型红外探测器产品概述

[2021/12/6]

  热电偶也叫温差电偶,是最早出现的一种热电红外探测器件,其工作原理是热电效应。由两种不同的导体材料构成的接点,在接点处可产生电动势。热电偶接收辐射的一端称为热端,另一端称为冷端。

  热电效应:如果把这两种不同的导体材料接成回路,当两个接头处温度不同时,回路中即产生电流。

  为提高吸收系数,在热端都装有涂黑的金箔构成热电偶的材料,既可以是金属,也可以是半导体。在结构上既可以是线、条状的实体,也可以是利用真空沉积技术或光刻技术制成的薄膜。

  实体型的温差电偶多用于测温,薄膜型的温差电堆(有许多个温差电偶串联而成)多用于测量辐射。

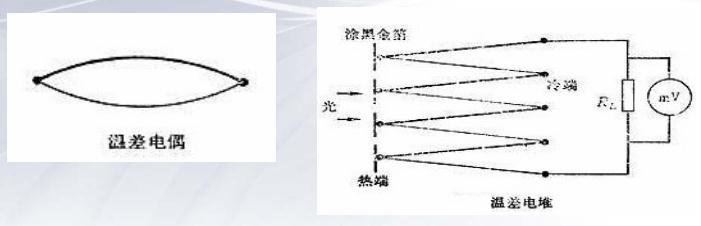

  温差电偶和温差电堆的原理性结构如下图所示:

红外探测器热电偶温差效应

  热电偶型红外探测器的时间常数较大,所以响应时间较长,动态特性较差,北侧辐射变化频率一般应在10HZ一下。在实际应用中,往往将几个热偶串联起来组成热电堆来检测红外辐射的强弱。
