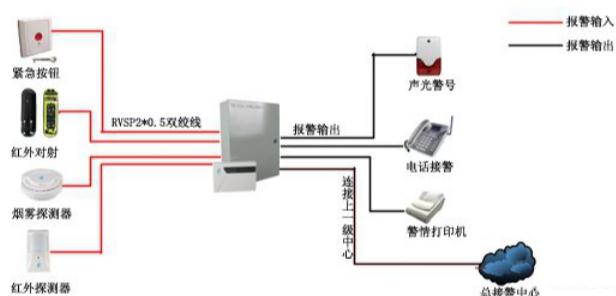

无线红外探测器的安装示意图如下：
安装注意实现，注意有以下几点：
1、人体相对于探测器镜片横向运动时红外探测灵敏度最高，而纵向运动灵敏度较差，所以安装时应注意探测器和水平面的夹角和高度，这对防护区域有很大的影响。安装高速约2米与墙面夹角角度约为10-30度左右。如上图所示。
2、安装时应避开正对阳光及其它突发光源（例如：汽车车头灯等）的直接照射。
3、安装时应避免靠近冷热源和出风口，如冷热出风口、空调出风口、电暖器、冷气机等，避免直对门窗。
4、红外探测器应对所防护的范围应可直观，不能有障碍物。
