在红外探测器内半导体制冷器的应用分析

[2020/1/13]

   正常情况下,半导体制冷器在红外探测器内应用主要可以分为两种类别:第一种就是应用单级半导体制冷器,制冷器处于常温运行,属于非制冷型焦平面探测器;第二种就是应用多级半导体制冷器,制冷器处于非常温状态下运行,属于制冷型焦平面探测器。

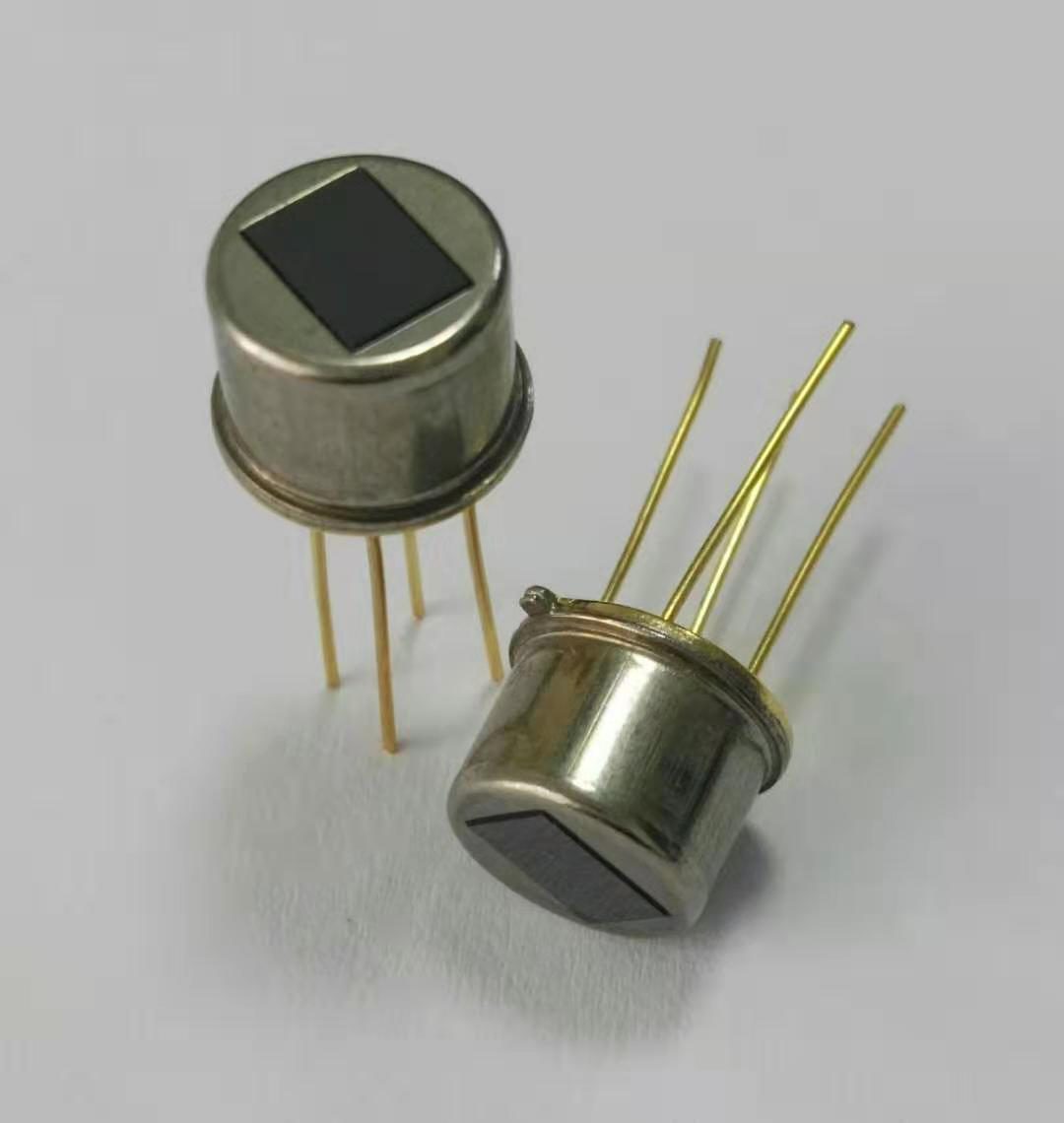

红外探测器

  下面由红外探测器厂家带我们具体了解一下:

  一、非制冷型焦平面探测器

  在对非制冷型焦平面红外探测器分析研究上面,美国、法国及以色列等国家一直处于国际领先地位。为了能够有效提升平面探测器运行稳定性及精确性,大部分国家基本上采取精密度更高的半导体制冷技术构成电子系统。其中具有代表的产品为美国hon公司所生产的平面探测器,该平面探测器是以温度敏感效应作为基础原理,借助氧化钒,属于微测辐射热计焦平面探测器;以色列在对平面探测器分析研究中,最具代表性的为scd公司所研究平面探测器,具体型号为320*256微测辐射热计焦平面探测器,同样是以温度敏感效应作为基础原因。在不同类别平面探测器内,都具有相似的特征,就是全部采取单机半导体制冷器进行制冷,并且应用精密控温系统进行控制。

  二、制冷型焦平面探测器

  制冷型焦平面探测器主要应用多级半导体制冷器,具有最具有代表性的为法国sof公司所研发的MCT红外探测器。该型号红外探测器在实际应用中,主要是在200k以上平面探测器组件上,并且也是红外探测器技术在今后发展建设中主要发展趋势。该类型红外探测器基本上都应用四级半导体制冷器,进而可以同时在多个温度点状态运行,其中常见在200k及250k状态下运行。红外探测器要是在250k状态下运行,所产生的最高光谱范围大约为2μm左右,但是要是处于200k状态下运行,所产生的最高光谱大约为2.5μm。在该型号红外探测器上,法国sof公司采取mi4040型号半导体制冷器,在保证红外探测器性能情况下,最大程度降低红外探测器体积,将红外探测器质量控制在150g范围内。

  截止到目前为止,多级半导体制冷器已经发展到六级半导体制冷器,并且已经在红外探测器上面应用,在红外探测器市场内进行销售,具有最具有代表性为法国研发公司所产生的中波多元红外探测器组件。该红外探测器组件工作温度为180k,所能够承受的负载必须小于相似探测器组件负载,所产生的最高光谱为5μm,主要针对专用温度控制系统与六级半导体制冷器。
