被动红外探测器接线图及安装介绍

[2020/1/11]

   被动红外探测器有多种型号,不同型号的探测器有不同的技术指标和安装方式等。下面就来介绍一下DS940被动红外探测器的安装及接线图情况:

  DS940是一个探测性能很强的被动红外动态探测器,它使用了先进的信号处理技术,提供了高超的探测和防误报性能。有人通过探测区域时,探测器将会探测区域内人体的活动。探测到动态后,红外探测器会向控制主机发动一报警信号。

  它的安装情况:

  1、使用小螺丝刀移开外壳。

  2、按垂直调节,取下电路板。

  3、选择安装位置。将该红外探测器安装在侵入者最可能通过的地方。

  4、应避免安装在如下位置:室外、太阳光下、冷热气流下、转动的物体下、热源附近、空调通风口、窗户及未封闭的墙、有宠物等处。

  5、防宠物安装:探测器的安装高度为距离地面2.25m-2.7m。

  6、安装探测器。

  7、仅使用随附螺钉,以免损坏电路板。

  8、布线(下面为被动红外探测器接线示意图:)

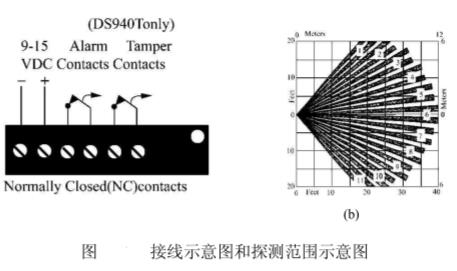

被动红外测器接线图及探测范围示意图

  9、LED操作(见使用说明书)。

  10、调节好下视探测范围后,取下屏蔽物。

  11、调整红外探测范围(如有必要),以便准确捕捉各种行为。

  12、对红外探测器定期进行布防测试。探测器在通电加温后2min内,不会有任何反应,因此,需等待2min再进行布测。
