红外探测器的安装说明

  红外探测器镜片辐射方向应垂直于盗贼可能闯入的方向。

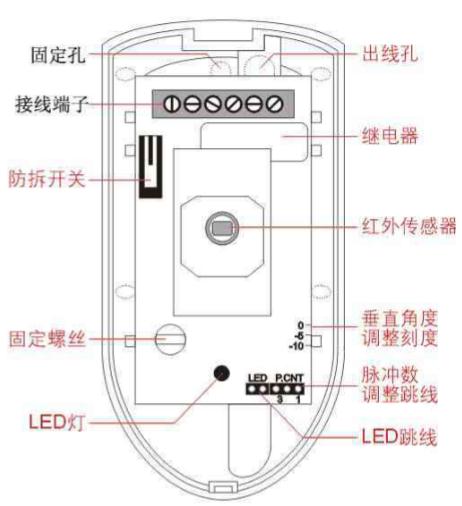

  探测器安装说明如下：

  1、拧开探测器下端螺丝，打开前盖。

  2、旋转固定线路板的卡钮，移开线路板。

  3、在后盖走线槽上打出出线孔。

  4、选择合适的高度安装后盖。

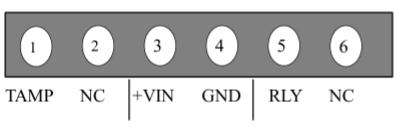

  5、连接好接线端子（如下图）

  TAMP，NC（端子1、2）：常闭，防拆端子

  +VIN，GND（端子3、4）：12VDC直流电源，3+、4-

  RLY，NC（端子5、6）：常闭，报警端子
