红外线探测器的基本工作原理

[2022/1/5]

  从红外探测器厂家了解到热释电红外传感器通过接收移动人体辐射出的特定波长的红外线,可以将其转化为与人体运动速度、距离、方向等有关的低频电信号。传感器的电压响应度与入射光辐射变化的频率成反比。

  因此,当恒定的红外辐射照射在红外探测器上时,探测器没有电信号输出,所有恒定的红外辐射不能被检测到;而物体移动速度越快,同样的入射功率下,输出电压就会越小。

  只有电压达到报警阀值电平时,探测器才会有电压信号输出。根据该特性,选择热释电红外探测器适用于盗情信号的检测。热释电红外线探测器原理图如下:

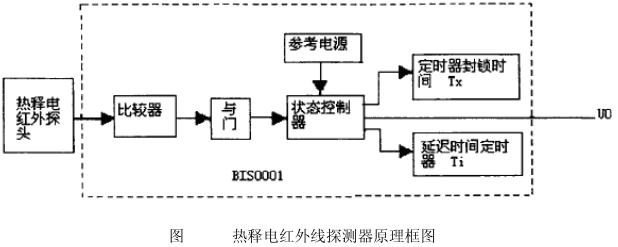

热释电红外线探测器原理框图

  当人体进入警戒区,人体温度会引起环境温度辐射场的变化,通过菲涅尔透镜,热释红外探头感应到的是人体温度与背景温度的差异信号,则在负载电阻上产生一个电信号,电信号的大小,决定于敏感元件温度变化的快慢。经过后级比较器与状态控制器产生相应输出信号U0。
