红外探测器系统分为红外发射单元、红外接收单元和微处理器单元组成。红外发射单元注意包括正弦波段振荡电路、加法器电路、压控电流源电路等；红外接收单元主要包括电流电压转换电路、窄带滤波电路、精密全波整流电路等。

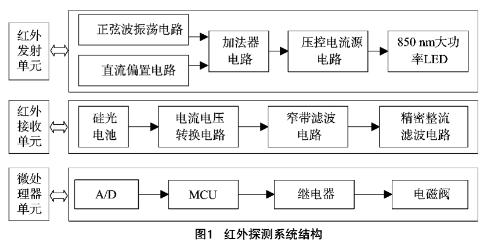

红外发射单元产生一定频率的正弦波，驱动大功率LED发射处红外光向靶标照射，当靶标进入系统探测区域时，红外接收单元将接收到由靶标反射的红外光，经过滤波、整流后交由微处理器单元处理，微处理器单元通过A/D转换将红外接收单元接收到的光信号转换为数字量送入单片机，当大于某一设定阈值时，单片机发出指令通过继电器控制电磁阀打开阀门开始喷雾；反之，小于阈值则停止喷雾。探测系统结构如下图所示：
