红外探测器核心组件-红外成像系统

[2020/7/31]

  红外成像系统将探测到的热红外线转换为图像,而红外探测器为该系统的核心组件。

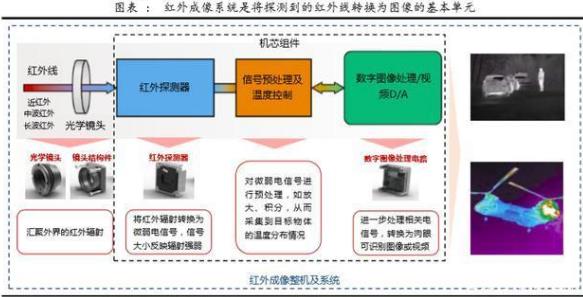

红外成像系统是将探测到的红外线转换为图像的基本单元图表

  红外成像系统用于探测目标红外辐射、并转换为 温度分布图像或视频,主要组成包括红外光学系统、红外探测器、数 字图像处理电路与算法、机械结构件等。

  红外探测器是红外成像系统的核心组件,主体为红外焦平面阵列,利用焦平面阵列进行光电转换。

  红外焦平面阵列由系列 N*M 个工作单元(也称像元)的集合,每个工作单元由红外探测单元和 ROIC 读出电路单元两部分组成。位于上层的红外探测单元利用特定敏感材料,吸收红外辐射并产生对应物理性质变化,进而产生微弱电信号;下层的读出电路单元负责读取相应 电信号,进行初步信号处理。

  焦平面阵列将点阵型的红外探测阵列和 ROIC 读出电路阵列集成在一起,共同封装在一个外壳中,在焦平面阵列上可以实现光电转换和信号预处理。
