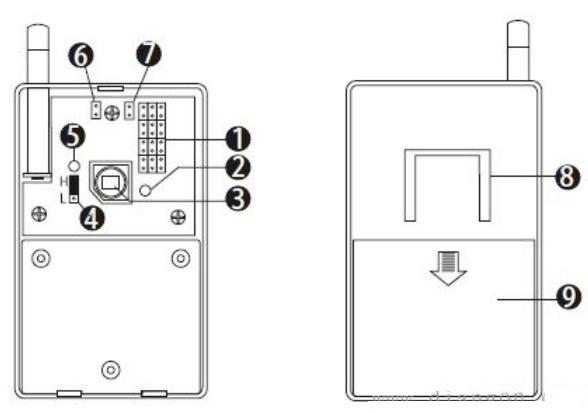

无线红外探测器的结构主要有以下几点：
1、无线转发地址跳针
平时作为探测器高四位地址编码；在与KS-200A、KS-200B被动红外无线探测器配套使用时作为转发地址，由专业安装人员设置。
2、报警指示灯
探测器发射报警信号时报警指示灯亮。
3、红外传感器
用于感应人体辐射的红外信号，请勿用手等触摸其表面，并请保持表面清洁，若其表面有污物，可用棉花球蘸75%酒精清洁。
4、灵敏度设置跳针
短路帽插在H位置，红外探测距离为7-12米；短路帽插在L位置，红外探测距离为4-8米。
5、低电指示灯
在电池电压不足时，指示灯亮，此时应更换锂电池。
6、模式选择开关
短路帽短路为标准模式，短路帽开路为节能模式。
7、强制发射跳针
短路此跳针，红外探测器发射3秒报警信号。
8、万向座导轨
用于固定定万向座。
9、电池盒
按照电池盒盖上的标示打开电池盒盖，依照电池盒内的标识装入四节7号干电池即可。
