热红外探测器的探测率与光子探测器越有2个数量级之差，可从两个方面提高温度灵敏度，一个途径是尽量延伸器件光谱响应的长波限。低温工作的光子探测器长波限较短。
如碲镉汞面阵（77k）的长波限不超过9.5微米，长波限达11微米的碲镉汞面阵需要致冷至70K，致冷功率较大。原理上讲，热探测器应当有相当宽的光谱响应范围，延伸至14微米以上并无困难，主要困难在于探光敏材料在长波段的吸收率。ML073光敏材料为非晶硅，在热红外波段吸收率并不高。

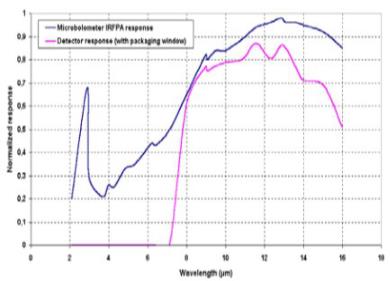

因此，在光敏元与R=100%反射器之间设置了入/4的间隔，起到抗反射效果。设计的间隔可保证对12μm长波辐射的反射损失小于3%，在8-14μm波段有较均匀的高吸收率。由于干涉效应，小于4μm波段的光谱响应起伏很大。器件窗口已镀短波截止滤光膜，滤除小于8μm的辐射。
提高系统温度灵敏度另一办法是选用低F数的光学系统。光子红外探测器为减少背景噪声，都需要设置冷屏。受到杜瓦尺寸限制，接收孔径角不能很大，一次你系统F数都比较大。而室温焦平面面阵无此类限制，目前商用系统配F/0.8红外镜头，NETD约80-100mK。
虽然，与致冷光探测器面阵的热像仪NETD达25-40mK相比，温度灵敏度较低，但室温焦平面面阵有价格低、可靠性高、功耗省等优点，这些都是低温工作的光子红外探测器所不具备的。
