探测器微型杜瓦电极引线结构

[2020/10/15]

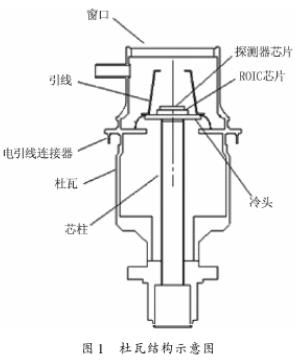

  微型杜瓦中的金属引线是跨接在探测器芯片以及陶瓷引线环之间,用来为探测器芯片提供数字以及模拟信号,并将探测器组件的输出信号导出的。其结构图示意图如下图1所示。

红外探测器杜瓦结构示意图1

  红外探测器的电连接属于微电子封装的范畴,通过金属丝键合实现探测器与外部电信号的传递。合适的电连接工艺操作下,这种柔性金属丝连接方式抗震动冲击的能力很强。

  金属引线除具有电连接作用外,还存在一定热耗。金属引线焊接的长度、直径和材料都决定了热耗的大小,但总体算下来,金属引线传热只有几十毫瓦。与微型杜瓦内的其他热耗相比相差较大。

  下图2所示为某探测器组件金属引线连接的实物图。

图2 金属引线连接实物图
